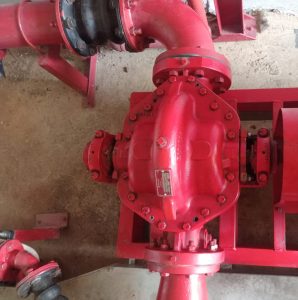

Penyebab Gland Packing Pompa Split Case Bocor

Gland packing pompa split case bocor merupakan salah satu masalah yang cukup sering terjadi pada sistem pompa, terutama pada pompa yang menggunakan sistem sealing berbasis packing. Kebocoran yang terjadi pada area gland packing tidak hanya mengurangi efisiensi kerja pompa, tetapi juga dapat menyebabkan kerusakan pada shaft, bearing, dan komponen lainnya jika dibiarkan terlalu lama.

Pada kondisi normal, gland packing memang dapat mengalami sedikit kebocoran. Cairan yang keluar dalam jumlah kecil dapat membantu menjaga packing tetap dingin dan terlumasi. Namun, jika kebocoran terlalu besar, terus-menerus meningkat, atau disertai getaran dan panas berlebih, hal tersebut menandakan adanya masalah yang perlu segera diperiksa.

Lalu, apa saja penyebab gland packing pompa split case bocor? Berikut penjelasan lengkapnya.

Apa Itu Gland Packing pada Pompa Split Case?

Gland packing adalah material sealing yang dipasang di sekitar shaft pompa untuk mencegah cairan keluar melalui celah antara shaft dan housing atau stuffing box.

Pada pompa split case, gland packing biasanya bekerja dengan tekanan dari gland follower. Tekanan tersebut membuat packing mengembang dan menutup celah di sekitar shaft sehingga kebocoran dapat dikendalikan.

Berbeda dengan mechanical seal yang dirancang untuk menghasilkan sealing dengan kebocoran sangat minimal, gland packing umumnya membutuhkan sedikit leakage untuk proses pendinginan dan pelumasan.

Karena itu, gland packing bocor sedikit belum tentu berarti rusak. Masalah terjadi ketika leakage sudah melebihi batas yang wajar.

Penyebab Gland Packing Pompa Split Case Bocor

Ada beberapa faktor yang dapat menyebabkan gland packing mengalami kebocoran. Penyebabnya bisa berasal dari kondisi packing, pemasangan, shaft, stuffing box, hingga pengoperasian pompa.

1. Packing Sudah Aus atau Rusak

Salah satu penyebab paling umum adalah kondisi packing yang sudah aus. Seiring waktu, material packing dapat mengalami perubahan bentuk, pengerasan, atau kerusakan akibat gesekan dan temperatur.

Packing yang sudah kehilangan elastisitas tidak dapat memberikan tekanan sealing secara optimal. Akibatnya, celah antara shaft dan packing menjadi lebih besar sehingga cairan lebih mudah keluar.

Jika gland packing sudah terlalu aus, melakukan pengencangan gland saja biasanya tidak menyelesaikan masalah. Packing sebaiknya diperiksa dan jika diperlukan diganti dengan material yang sesuai.

2. Pemasangan Gland Packing Tidak Tepat

Kesalahan pemasangan juga dapat menjadi penyebab kebocoran.

Beberapa kesalahan yang sering terjadi antara lain:

Ukuran packing tidak sesuai dengan stuffing box.
Potongan packing tidak dibuat dengan benar.
Posisi sambungan setiap ring terlalu berdekatan.
Packing dipasang terlalu longgar.
Packing dipasang terlalu padat.
Jumlah ring packing tidak sesuai kebutuhan.
Packing tidak dipasang secara merata.

Pemasangan yang tidak tepat dapat membuat tekanan sealing tidak merata di sepanjang shaft.

3. Gland Terlalu Longgar

Gland follower berfungsi memberikan tekanan pada packing. Jika gland terlalu longgar, packing tidak mendapatkan compression yang cukup.

Akibatnya, celah di sekitar shaft masih terbuka dan cairan dapat keluar dengan mudah.

Kondisi ini biasanya dapat terlihat dari leakage yang cukup besar di area gland. Penyetelan gland secara bertahap dapat dilakukan untuk mengurangi kebocoran, tetapi jangan langsung dikencangkan secara berlebihan.

4. Gland Terlalu Kencang

Menariknya, gland yang terlalu kencang juga dapat menyebabkan masalah.

Tekanan berlebihan pada packing dapat meningkatkan gesekan antara packing dan shaft. Akibatnya, temperatur di area stuffing box meningkat dan packing dapat terbakar atau mengalami kerusakan.

Selain itu, gesekan yang terlalu tinggi dapat mempercepat keausan shaft sleeve atau shaft.

Oleh karena itu, tujuan penyetelan gland bukan membuat area packing benar-benar kering, melainkan mendapatkan leakage yang terkontrol sesuai spesifikasi pompa.

5. Shaft atau Shaft Sleeve Mengalami Keausan

Kondisi shaft atau shaft sleeve juga sangat berpengaruh terhadap kemampuan gland packing melakukan sealing.

Jika permukaan shaft sudah mengalami:

goresan,
alur akibat gesekan,
korosi,
permukaan tidak rata,
atau keausan berlebihan,

packing akan kesulitan menutup permukaan tersebut secara sempurna.

Akibatnya, meskipun packing baru sudah dipasang, kebocoran masih dapat terjadi.

Dalam kondisi seperti ini, pemeriksaan shaft atau shaft sleeve menjadi bagian penting dari proses troubleshooting.

6. Shaft Pompa Mengalami Runout

Shaft yang berputar tidak lurus atau mengalami excessive runout dapat membuat packing mengalami tekanan yang tidak merata.

Saat shaft berputar, sebagian area packing mungkin terlalu tertekan, sedangkan area lainnya memiliki celah lebih besar. Kondisi tersebut dapat menyebabkan leakage sekaligus mempercepat kerusakan packing.

Runout dapat disebabkan oleh shaft yang bengkok, masalah alignment, keausan komponen, atau faktor mekanis lainnya.

7. Pompa Mengalami Misalignment

Misalignment antara pompa dan driver dapat menghasilkan getaran dan pergerakan shaft yang tidak normal.

Getaran tersebut dapat memberikan beban tambahan pada gland packing. Dalam jangka panjang, packing menjadi lebih cepat aus dan kebocoran meningkat.

Karena itu, ketika menemukan gland packing bocor disertai getaran pompa yang tinggi, pemeriksaan alignment sebaiknya dilakukan.

8. Tekanan Pompa Terlalu Tinggi

Tekanan yang bekerja pada stuffing box juga dapat memengaruhi leakage.

Jika tekanan aktual lebih tinggi daripada kondisi desain, gland packing harus bekerja lebih keras untuk mempertahankan sealing. Jika packing atau sistem sealing tidak sesuai dengan tekanan tersebut, kebocoran dapat meningkat.

Tekanan operasi perlu dibandingkan dengan spesifikasi dan kondisi desain pompa untuk memastikan pompa bekerja dalam batas yang ditentukan.

9. Jenis Packing Tidak Sesuai

Tidak semua gland packing cocok untuk setiap aplikasi.

Pemilihan packing harus mempertimbangkan beberapa faktor seperti:

jenis fluida,
temperatur,
tekanan,
kecepatan shaft,
ukuran shaft,
dan karakteristik aplikasi.

Packing yang tidak sesuai dapat mengalami degradasi lebih cepat atau tidak mampu memberikan sealing yang optimal.

Karena itu, saat melakukan penggantian gland packing, sebaiknya gunakan material dan ukuran yang direkomendasikan oleh produsen pompa atau spesifikasi teknis sistem.

10. Stuffing Box Mengalami Kerusakan

Kebocoran juga dapat berasal dari kondisi stuffing box.

Jika stuffing box mengalami kerusakan, korosi, deformasi, atau permukaan yang tidak sesuai, packing mungkin tidak dapat bekerja sebagaimana mestinya.

Pemeriksaan visual dan pengukuran dimensi stuffing box dapat membantu menentukan apakah sumber masalah berasal dari packing atau komponen pompa.

Apakah Gland Packing Memang Harus Bocor?

Pertanyaan ini cukup penting dalam melakukan troubleshooting.

Gland packing tidak selalu harus benar-benar kering. Pada banyak aplikasi, sejumlah kecil leakage diperlukan untuk membantu membuang panas yang timbul akibat gesekan antara packing dan shaft.

Jika gland dikencangkan sampai tidak ada cairan yang keluar sama sekali, temperatur packing dapat meningkat. Kondisi tersebut justru dapat memperpendek umur packing dan merusak permukaan shaft.

Namun, jumlah leakage yang diperbolehkan harus mengikuti rekomendasi pabrikan pompa dan kondisi aplikasi. Jika leakage sudah berupa aliran yang deras, maka kondisi tersebut perlu segera diperiksa.

Cara Mengatasi Gland Packing Pompa Split Case Bocor

Setelah mengetahui penyebabnya, langkah perbaikan dapat dilakukan secara sistematis.

1. Periksa Kondisi Leakage

Amati jumlah dan karakteristik cairan yang keluar dari area gland. Perhatikan apakah leakage meningkat ketika pompa beroperasi atau terjadi secara konstan.

2. Periksa Kekencangan Gland

Jika packing masih dalam kondisi baik, lakukan penyetelan gland secara bertahap dan merata pada kedua sisi.

Hindari mengencangkan gland secara berlebihan karena dapat menyebabkan overheating.

3. Periksa Kondisi Packing

Jika leakage tetap tinggi meskipun gland sudah disetel dengan benar, packing perlu diperiksa. Packing yang sudah keras, terbakar, aus, atau rusak sebaiknya diganti.

4. Periksa Shaft dan Shaft Sleeve

Pastikan permukaan shaft atau shaft sleeve tidak memiliki alur, goresan, korosi, atau keausan yang dapat mengganggu proses sealing.

5. Periksa Alignment dan Getaran

Jika kebocoran disertai getaran, periksa alignment pompa dan driver serta kondisi bearing dan komponen rotating lainnya.

6. Pastikan Packing Sesuai dengan Aplikasi

Gunakan packing dengan material, ukuran, dan spesifikasi yang sesuai dengan jenis fluida serta kondisi operasi pompa.

Tips Mencegah Gland Packing Bocor Kembali

Pencegahan dapat dilakukan dengan menerapkan beberapa langkah sederhana namun penting:

Gunakan packing berkualitas dan sesuai spesifikasi.
Pastikan pemasangan setiap ring dilakukan dengan benar.
Hindari pengencangan gland secara berlebihan.
Lakukan pemeriksaan leakage secara rutin.
Pantau temperatur di area stuffing box.
Periksa getaran pompa secara berkala.
Pastikan alignment pompa dan driver sesuai.
Periksa kondisi shaft atau shaft sleeve saat mengganti packing.
Operasikan pompa sesuai parameter desain.
Lakukan preventive maintenance secara terjadwal.

Kesimpulan: Penyebab gland packing pompa split case bocor dapat berasal dari berbagai faktor, mulai dari packing yang sudah aus, pemasangan yang tidak tepat, gland terlalu longgar atau terlalu kencang, hingga kerusakan shaft, shaft sleeve, stuffing box, misalignment, dan kondisi operasi yang tidak sesuai.

Sedikit leakage pada gland packing dapat merupakan kondisi normal karena dibutuhkan untuk membantu pendinginan dan pelumasan packing. Namun, kebocoran yang berlebihan tidak boleh dibiarkan karena dapat menyebabkan kerusakan pada komponen pompa dan menurunkan keandalan sistem.

Dengan melakukan inspeksi packing, pengecekan shaft, pemeriksaan alignment, serta penyetelan gland yang tepat, masalah kebocoran pada pompa split case dapat dikurangi dan umur komponen dapat diperpanjang.
