Desain Booster Pump 200 LPM – 5 Bar

Sistem Duplex Booster Pump dengan Pressure Switch

Berikut desain dasar sistem booster pump sesuai spesifikasi yang Anda berikan:

📌 Data Desain

Parameter	Spesifikasi
Kapasitas Flow	200 LPM
Tekanan Kerja	5 Bar
Sumber Air	Ground Tank
Sistem Kontrol	Pressure Switch
Jumlah Pompa	2 Unit (Duplex)
Listrik	3 Phase
Komponen Tambahan	Control Panel + Pressure Tank

📌 Konsep Sistem

Sistem menggunakan:

2 pompa sentrifugal vertical multistage
bekerja bergantian (duty-standby)
otomatis ON/OFF berdasarkan pressure switch
dilengkapi pressure tank untuk menjaga tekanan stabil

Tujuan:
✅ tekanan stabil
✅ backup otomatis bila pompa utama gagal
✅ umur pompa lebih panjang
✅ mengurangi start-stop berlebihan

📌 Estimasi Kebutuhan Head

Tekanan 5 bar ≈ 50 meter head.

Tambahkan:

friction loss pipa
safety factor

Maka desain pompa disarankan:

Total Head Design ≈ 55 – 60 meter

📌 Konfigurasi Pompa

Tipe Sistem:

Duplex Booster Pump

Operasi:

Pompa 1 → duty
Pompa 2 → standby otomatis
Alternating system (bergantian otomatis)

📌 Rekomendasi Spesifikasi Pompa

Kapasitas per pompa:

Karena sistem duplex:

1 pompa = 200 LPM @ 60 meter

atau:

≈ 12 m³/jam @ 60 m head

📌 Komponen Sistem Booster Pump

1. Pompa Sentrifugal Multistage (2 Unit)

Fungsi:

menaikkan tekanan
menjaga debit stabil

2. Pressure Tank

Rekomendasi:

100–200 Liter
diaphragm type

Fungsi:
✅ stabilisasi tekanan
✅ mengurangi frekuensi start-stop
✅ memperpanjang umur pompa

3. Pressure Switch

Setting contoh:

CUT IN → 4 bar
CUT OUT → 5 bar

4. Control Panel 3 Phase

Fitur disarankan:
✅ MCCB
✅ Magnetic Contactor
✅ Thermal Overload
✅ Auto/Manual Selector
✅ Alternating Relay
✅ Indicator Lamp
✅ Dry Run Protection
✅ Voltmeter & Ammeter

5. Check Valve

Mencegah aliran balik.

6. Gate Valve / Butterfly Valve

Untuk maintenance dan isolasi sistem.

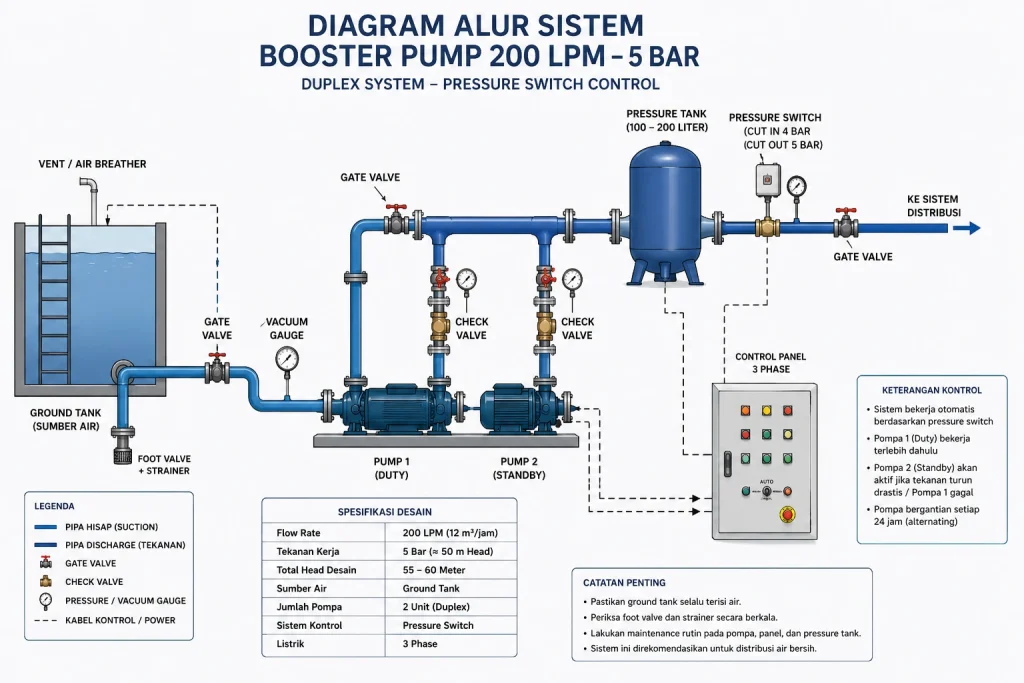

📌 Alur Sistem Pompa Booster

📌 Cara Kerja Sistem

Kondisi Normal

Tekanan turun → pressure switch aktif
Pompa duty menyala otomatis
Tekanan mencapai 5 bar → pompa OFF

Kondisi Peak Demand

Jika tekanan turun drastis:

Pompa kedua dapat aktif membantu

Kondisi Pompa Rusak

Pompa standby otomatis menggantikan

📌 Rekomendasi Ukuran Pipa

Line	Ukuran
Suction Header	2.5”
Discharge Header	2”
Pressure Tank Line	1”

📌 Material yang Disarankan

Untuk Air Bersih:

✅ Stainless Steel 304
✅ Cast Iron + SS Impeller

📌 Proteksi yang Wajib

Dry Run Protection

Melindungi pompa saat ground tank kosong.

Overload Protection

Melindungi motor dari arus berlebih.

Check Valve

Mencegah water hammer dan reverse flow.

📌 Keunggulan Sistem Duplex Booster Pump

✅ Tekanan air stabil
✅ Ada backup pompa
✅ Maintenance lebih mudah
✅ Umur pompa lebih panjang
✅ Cocok untuk gedung dan industri

📌 Aplikasi yang Cocok

Gedung bertingkat
Hotel
Apartemen
Rumah sakit
Industri
Sistem distribusi air bersih

🔧 Rekomendasi Tambahan

Untuk performa lebih stabil dan hemat energi:
👉 gunakan Inverter/VFD Constant Pressure System

Keuntungan:

tekanan lebih stabil
hemat listrik
soft starting
umur motor lebih panjang

📌 Kesimpulan

Dengan kebutuhan 200 LPM, tekanan 5 bar, sistem duplex, ground tank

Maka sistem yang ideal adalah:
✅ 2 pompa multistage horizontal
✅ head kerja 55–60 meter
✅ kontrol pressure switch
✅ pressure tank + panel otomatis 3 phase

Sistem ini cocok untuk distribusi air bersih dengan tekanan stabil dan operasional yang andal.

Berikut rekomendasi 3 jenis pompa booster yang cocok untuk desain booster pump Anda
(200 LPM, 5 Bar, Duplex System, 3 Phase, Ground Tank).

Review : Pompa Booster kapasitas 250 LPM

📌 Tabel Rekomendasi Pompa Booster

Parameter	Grundfos CR 10-10	EBARA EVMSG 10-8	CNP CFMF 10-8
Jenis Pompa	Vertical Multistage	Vertical Multistage	Multistage Booster System
Flow Rate	± 12 m³/jam	± 12 m³/jam	± 12 m³/jam
Head Maksimum	± 60 m	± 65 m	± 55–60 m
Sistem	Duplex Compatible	Duplex Compatible	Booster Package
Power	4 kW, 3 Phase	3 kW, 3 Phase	3 kW, 3 Phase
Material	Stainless Steel	Stainless Steel	Stainless Steel
Efisiensi	Sangat tinggi	Tinggi	Tinggi
Cocok untuk	Gedung & Industri	Water Treatment & Gedung	Hotel & Apartemen
Kelebihan	Andal & sparepart lengkap	Harga kompetitif	Sistem compact
Kekurangan	Harga lebih tinggi	Lead time kadang lebih lama	Opsi custom terbatas

🔧 Rekomendasi Utama

Best Overall

Cocok jika Anda mengutamakan:

keandalan jangka panjang,
efisiensi energi,
dan kemudahan sparepart.

Sangat ideal untuk:

gedung bertingkat,
hotel,
industri,
rumah sakit.

Alternatif Ekonomis

Keunggulan:

performa bagus,
material stainless,
cocok untuk clean water dan water treatment.

Alternatif Sistem Compact

Cocok untuk:

instalasi compact,
ruang pompa terbatas,
sistem distribusi otomatis.

📌 Kesimpulan

Untuk kebutuhan:

200 LPM
tekanan 5 bar
duplex booster system
pressure tank & panel control

Maka jenis pompa yang paling ideal adalah:
✅ vertical multistage stainless steel
✅ 3 phase
✅ head kerja 55–60 meter
✅ flow ±12 m³/jam

Pompa multistage memberikan:

tekanan lebih stabil,
efisiensi tinggi,
suara lebih halus,
dan risiko kavitasi lebih rendah.

Informasi spesifikasi pompa multistage dan booster system didukung oleh data produk dan referensi teknis pabrikan.
